что то такого провода я там не нашел, а вот на капоте когда подключал там всего 1 корич, 2 зелено черных и 1 серо черный. http://www.e34.su/forum/topic/71478-kapotnaia-provodka/

[bratan]

Концевик стоит в левом ухе направляющей, рядом с предохранителями.

[///Serega]

Концевик стоит в левом ухе направляющей, рядом с предохранителями.

ааааа такого нет. у меня только тот что на капоте, где ухо замка.

[bratan]

Лампочка всегда горит? Вроде  должна от габаритов?. Тогда или диод ставить в разрыв концевика и лампочки, провод от сигналки подключать к концевику. Или ставить еще один концевик.

[///Serega]

Лампочка всегда горит? Вроде  должна от габаритов?. Тогда или диод ставить в разрыв концевика и лампочки, провод от сигналки подключать к концевику. Или ставить еще один концевик.

лампачка горит только когда габариты включаешь, ну при открытом капоте соответственно.

[gaitan]

Привет, а можете подсказать к каким пинам подключаться к дорестайловой проводке для управления ЦЗ и комфортом ???  салонная проводка хай и блоки хай ,

Сигнализация все таже а91 старлайн, почитал всю тему , если все верно понял то надо сюда

bl/rt/ge - X255.16 - открыть

ws/rt/ge - х255.7 + bl/rt/ge - X255.16 - закрыть arresom

Все ли верно?

[АлександR]

Привет, а можете подсказать к каким пинам подключаться к дорестайловой проводке для управления ЦЗ и комфортом ???  салонная проводка хай и блоки хай ,

Сигнализация все таже а91 старлайн, почитал всю тему , если все верно понял то надо сюда

bl/rt/ge - X255.16 - открыть

ws/rt/ge - х255.7 + bl/rt/ge - X255.16 - закрыть arresom

Все ли верно?

У мя дорестайл Хай 88 год. подключался так :

НА СИГЕ : 6 контактный разъем ЦЗ

красно\черные +12 АКБ

зелено\черный и сине\черный никуда не подключать.

Синий на бело\черн\желтый - отпирание !

Зеленый на бело\красн\желтый - запирание !



Ну и запрограмировать импульсы на комфорт. 0.7сек. открытие и 30 сек. на закрытие.





[gaitan]

У мя дорестайл Хай 88 год. подключался так :

НА СИГЕ : 6 контактный разъем ЦЗ

красно\черные +12 АКБ

зелено\черный и сине\черный никуда не подключать.

Синий на бело\черн\желтый - отпирание !

Зеленый на бело\красн\желтый - запирание !



Ну и запрограмировать импульсы на комфорт. 0.7сек. открытие и 30 сек. на закрытие.





Спасибо)

[D1mka]

всем Привет! !!)))) У меня тут случилась загвоздка в установке сигнализации на 520i 1994 года ,ноябрь месяц . Сигналка Pantera SLK - 868 rs в общем подключено уже всё и даже автозапуск , а вот с  цетральным замком боремся и не можем победить его ...нужно подключить так , чтобы я нажимал кнопочку закрытия сигналки на брелке  и при этом могли закрываться окна и люк . И вот собственно прошу помощи!!! На какие контакты садиться? куда подключаться ? просто открыть и закрыть его сигналкой у нас получается , а с закрытием люка и окон ни в какую(((( Как и что? помогите  пожалуйста..в соседней теме товарищ Padlik изрёк вот  что :



 Если просто закрыть / открыть - то можно так:

GM.X255.20 VCC (Detection, lock) - закрыть ЦЗ (все равно что нажать пипку на двери)
GM.X255.17 VCC (Detection, unlock) - открыть ЦЗ (все равно что поднять пипку на двери)

Если быть фанатом оригинала и идти по пути оригинального дистанционного управления, то так:
GM.X255.7 VCC (Detection,lock) - закрыть ЦЗ и, при удержании, стекла/люк.
GM.X255.16 VCC (Detection,arrest/unlock) - открыть ЦЗ.

Если хочется чегото такого, суперского и оригинального, например использовать штатные фичи central arrest (блокировка ЦЗ, так что машину не открыть, даже если изнутри пытаться поднять пипки или дергать ручки) и включать штатную сигналку (если она есть), то так:
GM.X255.7 и GM.X255.16 одновременно VCC (Detection,lock+arrest) - произойдет закрытие ЦЗ, блокировка ЦЗ и включение штатной сигнализации. Если удерживать - закроются окна и люк.
GM.X255.16 VCC (Detection,arrest/unlock) - открытие ЦЗ с разблокировкой и снятие со штатной сигнализации.

GM - general module. VCC - плюс. Xaaa.bb - номер разъёма.номер контакта

                                                                                                     (с.)



Где вот этот контакт? Это подключение я так понимаю под приборкой не найти ? Нужно ли внедрять дополнительные реле , чтобы люк и стёкла доводились? пожалуйста если можно киньте фото где искать точно этот разъём ) Всем Спасибо за ранее!

Изменено 10 ноября, 2013 пользователем D1mka

[KirillM]

GM.X255.7 - точно в переднюю часть авто не идет.

GM.X255.16 - аналогично.

В 520 седане после 93г при отсутствии штатной сигналки и ИК модуля эти 2 пина не имеют проводов вообще - надо самому делать контакты в разъеме и тянуть провода. (У меня так было)

GM.X255.24 - приходит в водительскую дверь на личинку замка - поворот ключа до упора на закрытие (аррест и доводчик при длительном удержании). Цвет Синий\коричневый\желтый.



Я себе подключил так - 7 закрытие встроенное реле ЦЗ сигналки, 16 через доп.канал сигналки на аррест и доводку люка длительный импульс. 24 - открытие встроенным реле ЦЗ сигналки (от дверей его не отсоединял, поэтому можно и ключом открыть).



Разъем GM.X255 расположен под задним диваном - вытаскиваешь соответственный модуль - желтый разъем. (модуль является ЭБУ) Нумерация контактов вроде как идет со стороны двери.



GM.X255.20 - белый\зеленый идет в водительскую дверь.

GM.X255.17 - белый\зеленый\желтый также в водительскую дверь.



Можно сделать так, как реализовано в 520 с ключем - GM.X255.20 и GM.X255.17 - закрытие и открытие соответственно, а на GM.X255.24 длительный импульс на доводчик и аррест. (можно одновременно на 20 и 24 длительный)

[D1mka]

S900A  ANERK. WEGFAHRSICHERUNG LT. AZT/TUEV

 Электронная противоугонная система



Присутствует такая вещь в комплектации это что? штатная сигналка?

[KirillM]

Должно быть да.

Тогда GM.X255.7 - Белый\красный\желтый и GM.X255.16 - синий\красный\желтый - оба провода под задним диваном под блоками должны быть (про 7 не уверен).

И подключаться к проводам нужно тогда через диоды, иначе могут быть глюки (конечно, если блоки штатной сигналки будут подключены)

[D1mka]

я так понимаю у меня от штатной ничего не осталось, потому как блоков всего два GM и RM ,а люди говорят что сигналка имеет свой отдельный блочёчек но у меня больше ничего там нет...в моём случае надо ставить диоды? или как?

[KirillM]

Модуль штатной сигналки прячется под всем задним блоком и прикручен к металлической стенке дивана. Если блоков нет, значит разъемы пустые.

[bodylau]

Подскажите может кто сталкивался с такой проблемой сигналка шархан (магикар 5) проблема вот в чем стояла на одном авто все работало поставили на другое все работает только когда автозапуск пробуешь то не запускается а срабатывает сигнализация и орет серена (блок пробовал от другой такойже сигналки срабатывает тагже)

[KirillM]

Криво поставили на другое авто. Что не понятного-то?

[bodylau]

да вроде правельно все (се работает кроме стартера

[bratan]

Например подключились к салонному свету. На брелке сработку на дверь показывает?



Вообщем схалтурили при установке у тебя.

[D1mka]

Кароче подключили сигналку полностью всё уже работает и автозапуск тоже но не можем осуществить управление "комфортом" пробовали подключить к сине/красно/жёлтому проводу плюс с закрытия сигналки всё закрываеться и доводятся люк и стёкла , но потом не открываеться с брелка ....что делать ?

[KirillM]

Кароче подключили сигналку полностью всё уже работает и автозапуск тоже но не можем осуществить управление "комфортом" пробовали подключить к сине/красно/жёлтому проводу плюс с закрытия сигналки всё закрываеться и доводятся люк и стёкла , но потом не открываеться с брелка ....что делать ?

А потом подача плюса на этот провод, после отработки сигналкой комфорта, пропадает? открытие на какой провод сделал?

[D1mka]

после всего плюс остаётся , открытие бело/зелёно/желтый



я уже зае..ался с ней помоги Киря пожалуйста

[KirillM]

Он должен пропадать! Получается, что машина думает, что ты оставил ключ в двери повернутый и потом пытаешься открыть замки другим ключом.

Т.е. должно работать так - при закрытии с брелка сигналка подает плюс на 30 секунд на сине/красно/жёлтый, потом все - на провод ничего не должно подаваться.

[D1mka]

приведи схему пожалуйста как и что должно быть подключено детально



Сигналка Пантера SLK- 868 RS

[D1mka]

люди помогите)))))

[KirillM]

Функцию 2.4 программируешь в 4 режим.

Если просто подачей плюса на сине/красно/жёлтому все нормально закрывается, значит подключаешь 6 контактный разъем замков по картинке и должно работать.

[D1mka]

Комфорт работает а замки не туда нисюда(((( функция 2.4 запрограммирована на 10 секунд

[KirillM]

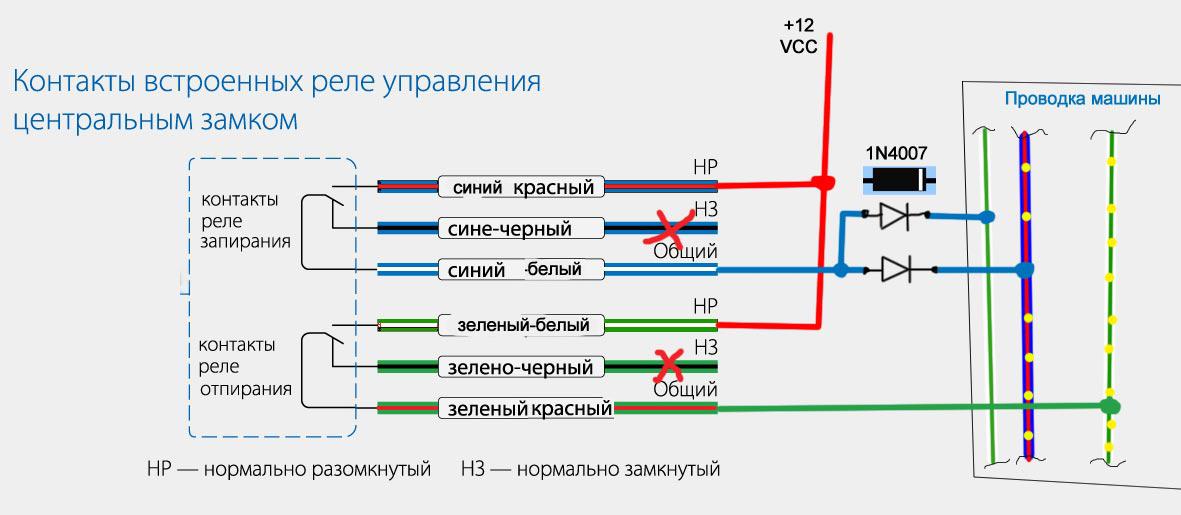

Тогда вот такой вариант схемы.

[D1mka]

исключено...так как нет диодов....((((



а вот про это что думаешь?

http://forum.b-m-w.ru/remont-electrooborudovaniya/podkluchenie-signalizacii-k-centr-zamku-i-steklopodemnikam-bmw-e34/30/

[KirillM]

Не "исключено" - а завтра можешь купить этих диодов. ;) - название на картинке.

У тебя доп каналы только минусовые - там еще более сложные детали нужны, чтобы по-нормальному сделать.

По не нормальному - ставить внешнее реле для изменения полярности. стр. 22-23 инструкции, пункт 4, серый провод. Подключать выход доп.реле к сине/красно/жёлтому, а встроенные реле ЦЗ только к бело\зеленому.

[D1mka]

Ха !))) в этой дыре в свободной продаже диодов нет нет к сожалению...а про доп каналы я в курсе...что только отрицательные они , а по не нормальному тоже не выходит...



Можешь скинуть ненормальную схемку....Заранее благодарен
