Моя гаражная эпопея

[Funkyboss]

здесь же при исследовании окрестностей был найден обычный деревенский колодец. Из разговора с местными узнал, что вода для питья пригодна, но ее лучше кипятить, особенно по весне.

Агоооонь! ...Москва, 21век))

[Texas_Ranger]

Агоооонь! ...Москва, 21век))

Это кстати не Москва, а область, вообще местность ближе к деревенской - помимо этого еще слышно, как где-то неподалеку козы блеют, куры кудахчут...

[Texas_Ranger]

Итак, в прошедшие выходные был проделан один очень ответственный этап - подъем крыши на 63 см. Все делал в одну каску, без чьей-то помощи со стороны, из грузоподъемных средств использовались только китайская ручная лебедка и ромбический домкрат, а также ограниченно - длинные резьбовые шпильки  М12 с гайками. Запасайтесь чаем, кексами, пивом, чипсами, кальмарами и прочими желтыми полосатиками, повествование будет долгим.

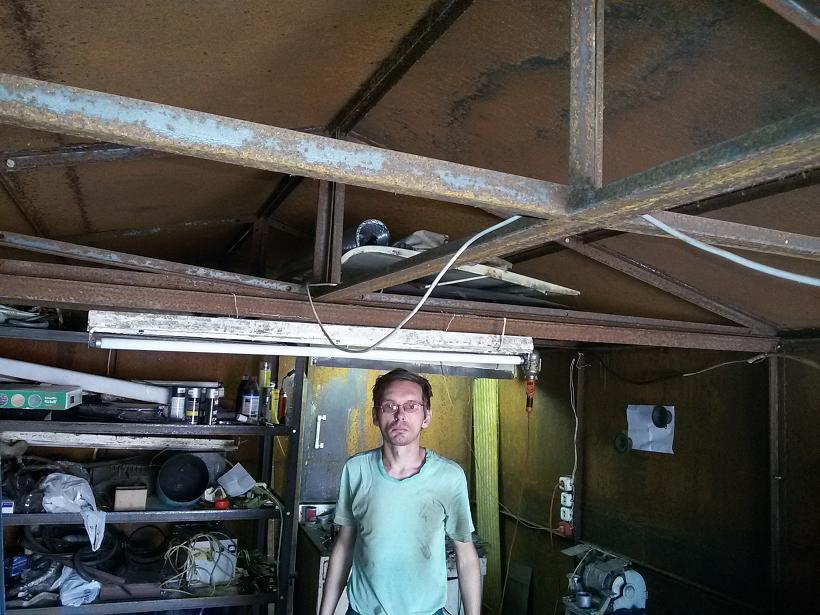

Непосредственно перед стартом. Для сведения: мой рост - 182 см, стою под лампой.



[Texas_Ranger]

Начинаем со средней секции крыши (она нависает над остальными секциями). Отворачиваем ВСЕ болты, которые ее крепят, под места подъема (производится попеременно подъем разных сторон) подставляем треногу, которую я специально изготовил для этих целей (расшил старые гаражные ворота, ну и кое-какой подножный чермет в дело пошел), на треногу устанавливаем домкрат и "подрываем" конструкцию. Важное замечание: над местом установки домкрата ставятся распорки (их видно на фото), если этого не сделать - уголок каркаса крыши погнется, и такое уже есть, видимо до меня кто-то пытался поднять крышу, но погнул в итоге ее часть каркаса и забил. Распорка представляет собой кусок 35-го уголка с вырезами в противоположных торцах под уголки каркаса крыши. Как показала практика, достаточно просто забить эту распорку молотком, по окончании работы она так же легко выбивается. Когда секция поднимется на 10-15 см - в отверстия для крепежных болтов вставляем шпильки, на которые навинчиваем 4 гайки: одна над основанием крыши, вторая под ним, третья - над верхней частью стены, четвертая - под ней с запасом на подъем. По-серьезному работают всего две гайки (вторая и третья) и часть шпильки между ними. При подъеме одной стороны на другой стороне нижние гайки должны быть затянуты, а перед очередным этапом подъема их надо отпустить и отвернуть на планируемую величину подъема. Для чего - об этом далее.

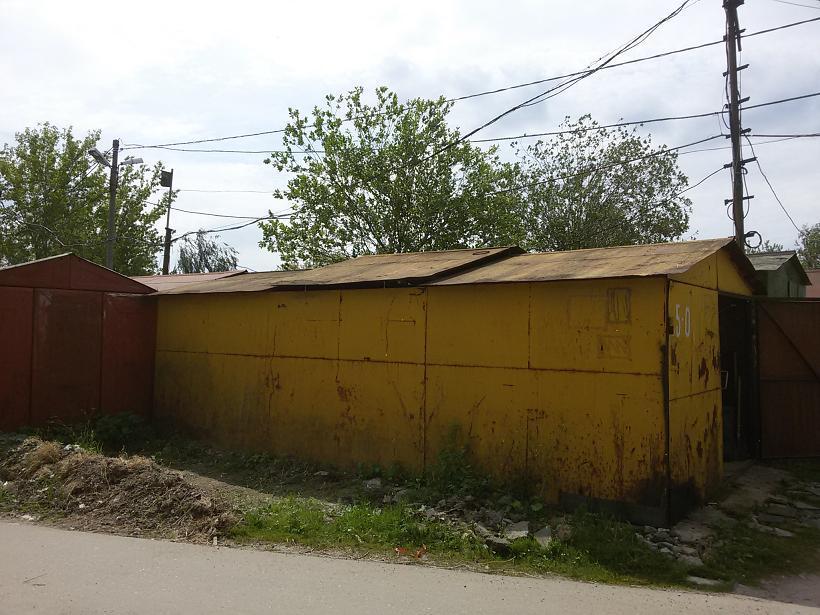

На фото: "подорвал" конструкцию, первые 10-15 см пройдены.

[Texas_Ranger]

ПОЕХАЛИ!!!

[Texas_Ranger]

Все выше, и выше, и выше...

[Texas_Ranger]

Ну вот уже вышли на проектную отметку, а точнее - чуть выше нее, чтобы был запас на маневры верхней секцией стены в пространстве между нижней секцией и крышей, короче говоря, на ловлю отверстий и наживление болтов-гаек. Кстати, на этом этапе меня ждал один неприятный сюрприз, но благодаря энергичному вмешательству и принятым мерам (установка импровизированных направляющих в виде уголков и арматурин) ахтунга удалось избежать. Суть в том, что при таком соотношении длины и диаметра шпилек (примерно 650 и 12 мм) они при работе на сжатие теряют устойчивость, причем нагрузка, необходимая для этого во-первых, сильно меньше той, при которой достигается предел пропорциональности материала и начинается текучесть, во-вторых, она зависит от способа закрепления концов стержня - чем меньше у него степеней свободы, тем большая нагрузка требуется для потери устойчивости, хотя и затяжка всех гаек у всех шпилек уже не очень-то помогала. На фото виден практически вертикально стоящий кусок уголка, сзади стояла арматурина, с противоположной стороны длинная доска (их уже не видно на фото) все это не давало крыше сдвинуться в стороны.

[Texas_Ranger]

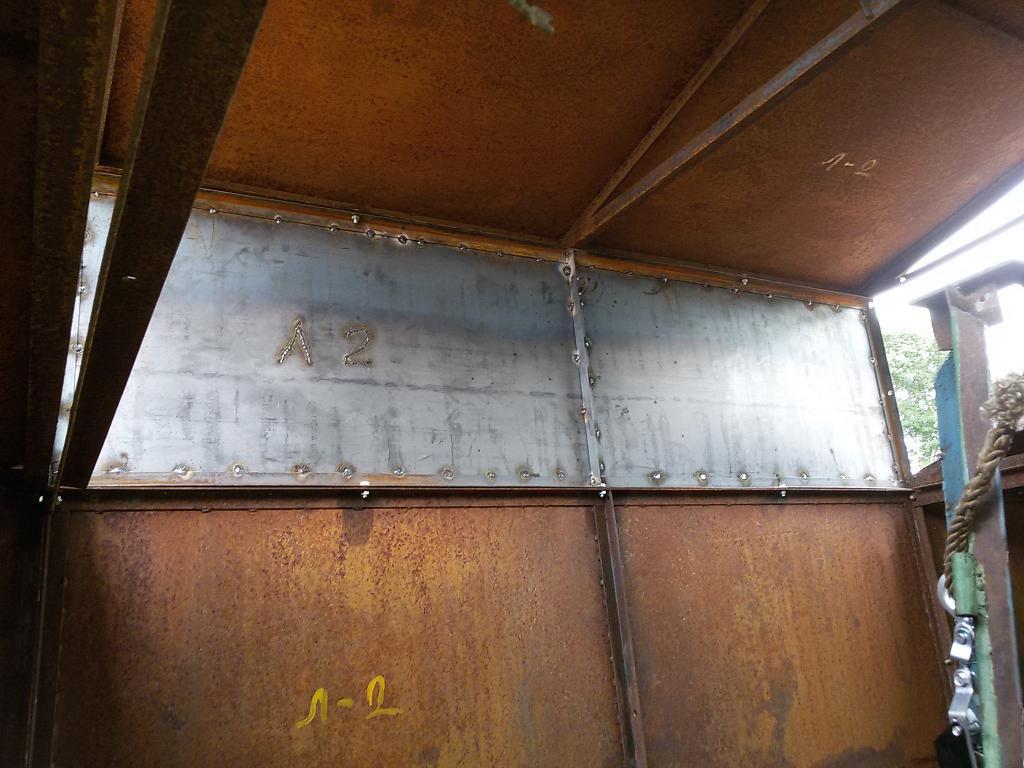

Ура! Первая секция вставлена и закреплена. Вид изнутри

[Texas_Ranger]

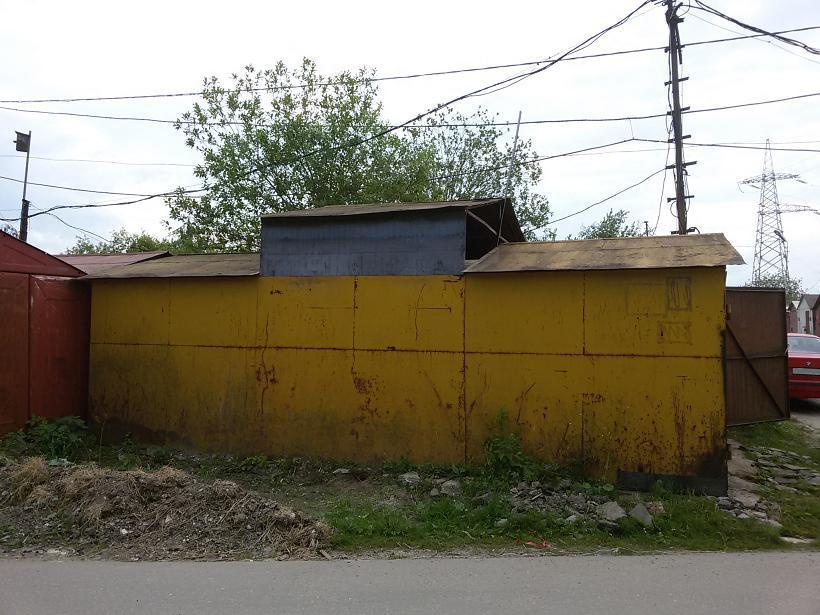

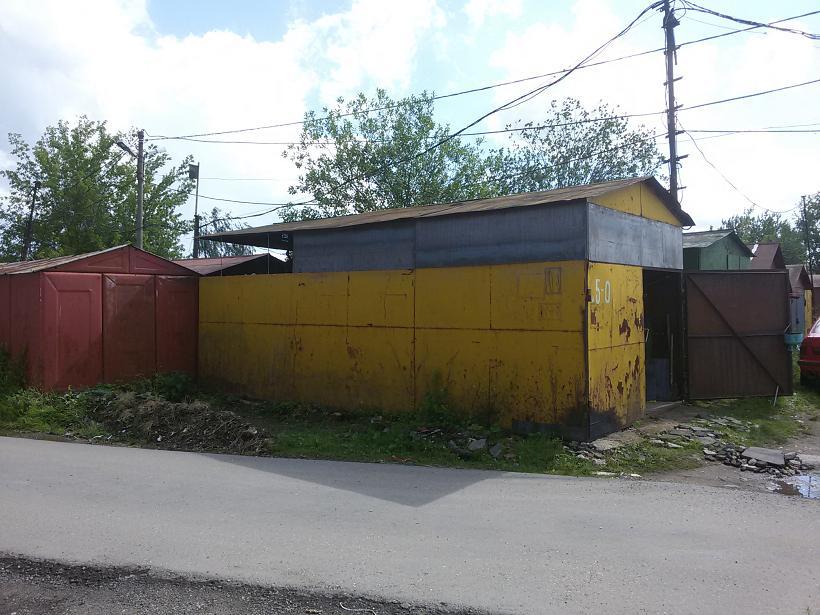

...И снаружи

[Texas_Ranger]

Пару слов о методике подъема, чего тут уже некоторые с нетерпением ждали. Когда секция крыши поднята на проектную отметку (а точнее - чуть выше) - затягиваем все гайки на всех шпильках до упора, усилие с домкрата не снимаем. С той стороны, с которой у нас стоит домкрат, закрепляем лебедку за силовой каркас крыши. В середине проема сверху крыши крепим блок - ролик для него продавался в комплекте с лебедкой (там предусмотрена возможность использовать блок для увеличения грузоподъемности), а неподвижное основание для него я уже сварил из обрезков уголка, крепится к крыше он одним болтом М10 с гайкой. Выносим нужную секцию стены на улицу, ставим ее на землю под местом подъема и цепляем крюк троса лебедки (предварительного полностью размотанного) за рым-петлю, приваренную к каркасу секции посередине чуть ниже верха (ничего интересного, просто U-образно загнутый кусок стального прутка на 8 мм). Потом поднимаем. По окончании подъема подтягиваем секцию в образовавшийся проем , опираем на нижнюю часть стены, а верхнюю цепляем проволокой за крепежные отверстия. Ослабляем и раскручиваем гайки со шпилек, вынимаем их с этой стороны и подтягиваем-заталкиваем (если снаружи) секцию в проем. Убедившись, что проволока держит секцию, отцепляем крюк лебедки, усилие с домкрата НЕ СНИМАЕМ!!! Он на данном этапе держит на себе всю тяжесть половины крыши. Наживляем нижние болты , совмещаем верхние отверстия секции стены с отверстиями в основании крыши, потихоньку опускаем домкрат, вставляем и наживляем болты сверху, потом окончательно снимаем усилие с домкрата и затягиваем болты. Все! Можно переходить к следующей секции.

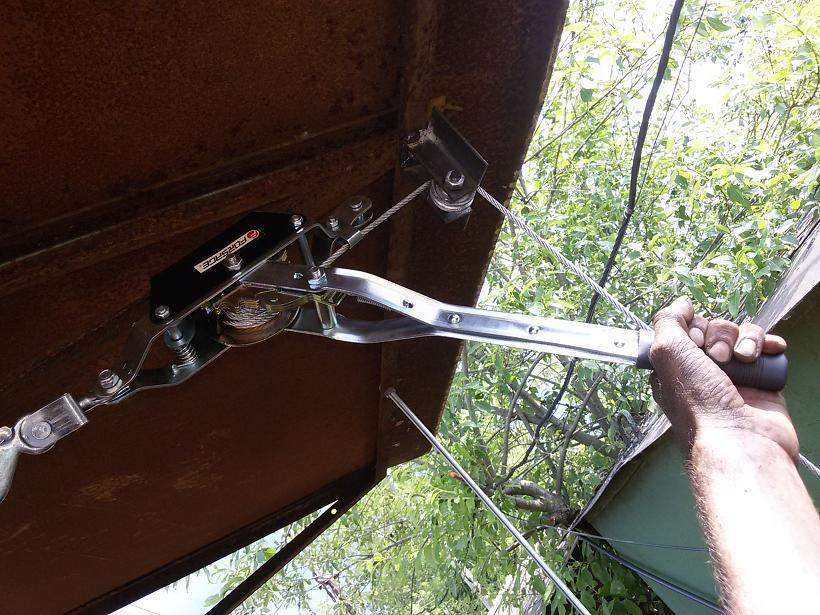

На фото: вот этим я их поднимал (лебедка и блок). Важное замечание: лебедку цеплять можно только к той конструкции, что и блок, иначе горизонтальное усилие, которое она развивает, сдвинет секцию крыши с домкрата, шпильки могут потерять устойчивость и секция крыши упадет, возможно кому-то на голову, а весит она немало - порядка 200 кг. При подобном подходе вся силовая схема замкнута в пределах одной детали и подобный ахтунг исключен. А дополнительная вертикальная нагрузка от веса поднимаемой секции легко парируется треногой с домкратом (он на 2 тонны).

[Texas_Ranger]

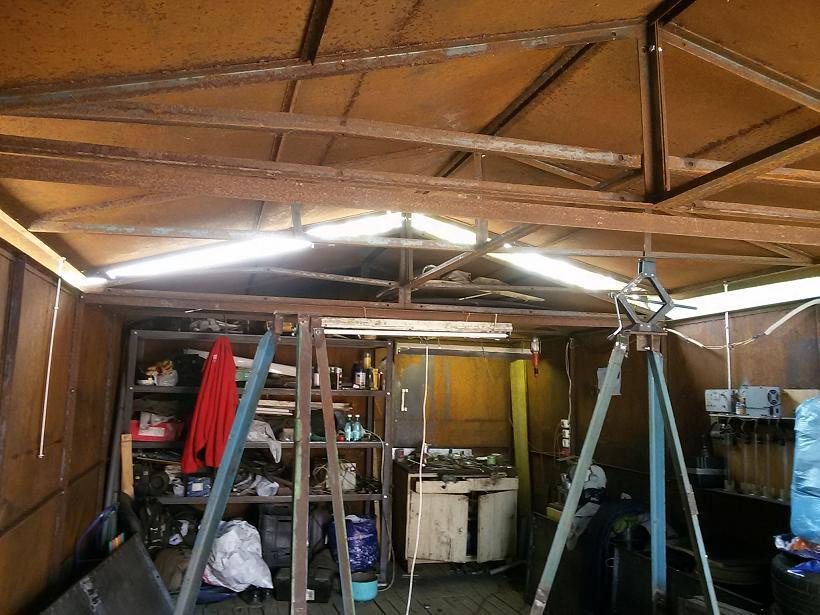

Отдельно хочу сказать о треноге. Так как высота подъема большая, явно больше, чем ход домкрата, то пришлось наращивать высоту путем установки либо самой треноги на подставки (железные диски и доски), либо на саму треногу под домкрат подкладывать деревянный брусок. На конечных этапах подъема это выглядело примерно вот так:



[Texas_Ranger]

Вторая пошла!



[Texas_Ranger]

Кстати крайние секции ставить где-то проще (уже есть проектная высота, не надо лишний раз ее замерять, проще обеспечить устойчивость, так как с одной стороны есть уже закрепленная полноценно средняя секция), а где-то и сложнее - надо ставить не две секции, а три (одна с торца, ее в последнюю очередь), а так как боковые секции уже закреплены, сильно сдвинуть вверх крышу не получится и места для крюка не остается. К тому же сама секция тяжелее чуть ли не вдвое (и больше размеры, и уголок используется 50-й вместо 32-го), поэтому методика ее установки несколько отличается от боковых: сначала она поднимается лебедкой, насколько можно, затем  в крепежные отверстия ее верхней части и ответные им в крыше вставляются шпильки, и накручиваются две гайки - одна сверху каркаса крыши, другая снизу верхней части секции. И после этого ключом на 19 эти гайки "медленно и печально" заворачиваются до тех пор, пока верхняя часть торцевой секции не коснется силового каркаса крыши, а вот низ вставить уже не получится - под действием веса секции крыша деформируется на несколько мм, которых как раз и не хватает, поэтому последние миллиметры выбираются за счет подъема самой ближней к торцу части крыши домкратом на треноге - только после этого секция буквально западает в свой проем и тогда уже можно наживлять нижние болты, выворачивать резьбовые шпильки и вместо них ставить верхние болты с гайками. Со всем этим я долго провозился, когда закончил - была уже глубокая ночь. Все сделать не успел - осталась дальняя от ворот секция, и чтобы не заливало дождь внутрь, я образовавшийся проем между второй и третьей секциями закрыл фанерой и полиэтиленом, кое-как это привязал к металлоконструкциям и поехал домой спать. Вот что было у меня к концу первого дня:



[Texas_Ranger]

После того, как выспался, приехал в гараж и стал поднимать третью секцию. В процессе...

[Texas_Ranger]

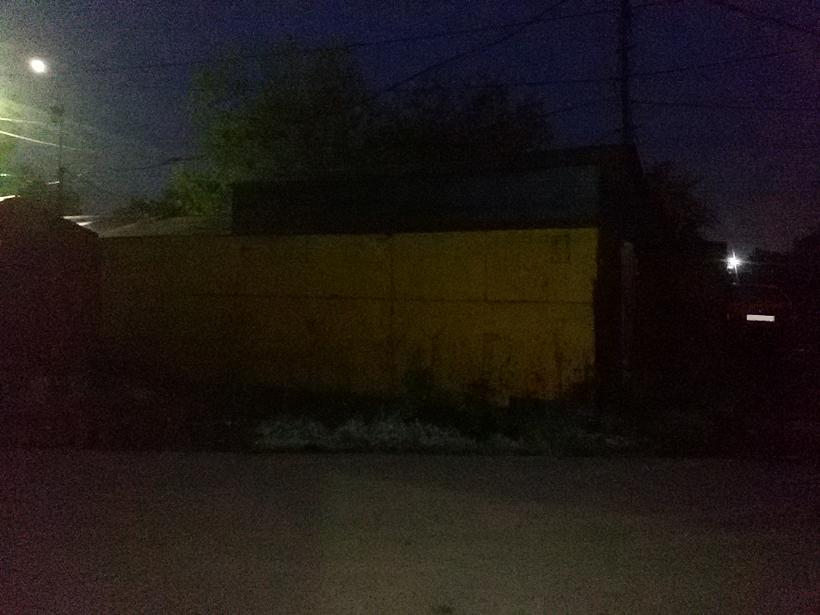

Вышел на проектную отметку

[Texas_Ranger]

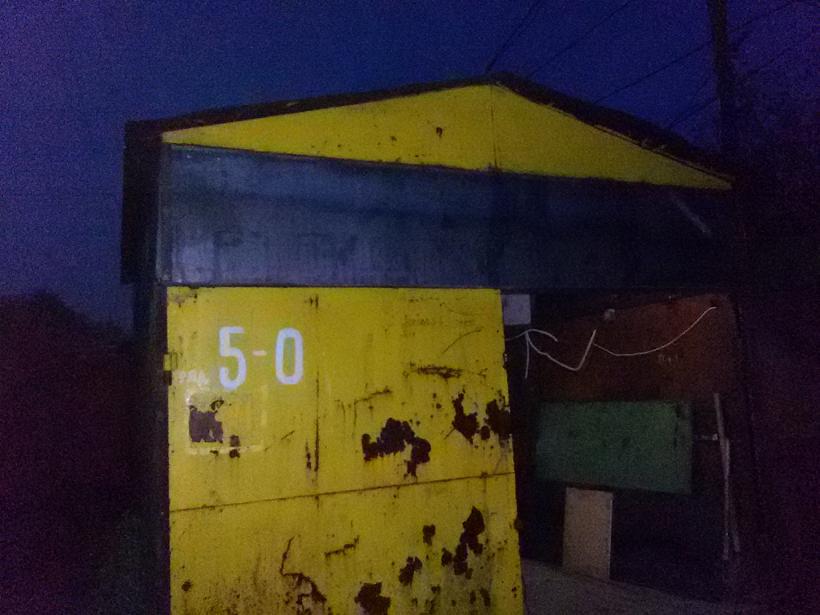

Вставил все секции верхнего яруса стен. УРРРРРААААА!!!!!! Подъем крыши завершен. Надо сказать, равнодушных практически не было - прохожие то и дело поворачивали головы в мою сторону, один сосед вместе с сторожем пришли и какое-то время наблюдали за моей работой, интересовались, как у меня идут дела, он также сказал, что ему и в голову не пришло бы все это рассчитать-нарезать-обсверлить-сварить, да потом еще и таким нетривиальным способом все это поднять.

[Texas_Ranger]

Внутри стало так (свет пока не проведен): Одну из секций (вторую левую) задул остатками грунтовки, вообще все изнутри не мешает покрасить, предварительно убрав ржавчину.



[Texas_Ranger]

На следующий день провел свет, вот как теперь выглядит гараж изнутри. Сравните это с тем, что было в начале. Процесс пока не закончен (на тот момент даже шпильки еще не заменил на болты), но уже видно, что изменения весьма и весьма серьезные. Свет тоже пока не весь - очень хотелось отфоткать поскорее результаты своего упорного труда.

[White_Bear]

Огонь!!! Молоток!!! Респект и уважуха!!!

[Ростик]

Очень серьезный кусок работы, особенно в одну каску.

[storozch]

Сколько же на метизы вышло? я сейчас считаю постройку больших ворот и мне плохеет

[Texas_Ranger]

Покупал 50 болтов и гаек М10 на стройрынке, гайки по 5 р, болты по 10 (вроде так). На фоне всего остального не такие уж большие деньги, тем более, что это с запасом - кое-где и старый крепеж пошел в дело, где-то не хватало, и т.п. А что, у тебя этих метизов тонны там что ли? Сварить крупногабаритные конструкции, обсверлить их и скрепить уже сравнительно небольшим количеством болтов не проще будет?

[Funkyboss]

"медленно и печально"

Я помню этот анекдот)))

[Funkyboss]

Хорошая, качественная работа! Только я бы наверное очистку от ржи и грунтование/окраску еще на земле сделал, а то теперь на лестнице придется промышленным альпинизмом заниматься, хотя тебе и так все вокруг чистить и красить... А высота то какая в итоге получилась?

[Texas_Ranger]

Хорошая, качественная работа! Только я бы наверное очистку от ржи и грунтование/окраску еще на земле сделал,

Там ржи сравнительно немного и лестница так и так будет применяться.

а то теперь на лестнице придется промышленным альпинизмом заниматься, хотя тебе и так все вокруг чистить и красить... А высота то какая в итоге получилась?

Основание крыши над полом - 2.63 м, конек крыши - где-то 3.15м.

[Funkyboss]

Основание крыши над полом - 2.63 м, конек крыши - где-то 3.15м.



Вполне норм

[storozch]

я имел ввиду железо.. мне вон сейчас 45 метров уголка надо 75-го.. тихо покрываюсь сединой от прайсов

[Funkyboss]

я имел ввиду железо.. мне вон сейчас 45 метров уголка надо 75-го.. тихо покрываюсь сединой от прайсов



Я вчера для нового проема и кранбалки купил двутавр 100 - 24 метра, двутавр 140 - 8м и 4 плиты 8мм 30Х30 - получилось 24000р.((((

[Texas_Ranger]

я имел ввиду железо.. мне вон сейчас 45 метров уголка надо 75-го.. тихо покрываюсь сединой от прайсов

А, вот что интересует... Тогда так: 18м 50-го уголка, 42м - 32-го и 5 листов 1.5х1250х2500. Около двадцатки ушло (считая с доставкой).

[Texas_Ranger]

я имел ввиду железо.. мне вон сейчас 45 метров уголка надо 75-го.. тихо покрываюсь сединой от прайсов

12600р. Не сказать, чтобы много, хотя и не мало. Но если помимо этого есть еще много чего (лист, труба, швеллер, и т.п.) - может некисло набежать.
